Factores para la elección del tipo de Mediros de Flujo
• Rango: los medidores disponibles en el mercado pueden medir flujos desde varios mililitros por segundo (ml/s) para experimentos precisos de laboratorio hasta varios miles de metros cúbicos por segundo (m3/s) para sistemas de irrigación de agua o agua municipal o sistemas de drenaje. Para una instalación de medición en particular, debe conocerse el orden de magnitud general de la velocidad de flujo así como el rango de las variaciones esperadas.
• Exactitud requerida: cualquier dispositivo de medición de flujo instalado y operado adecuadamente puede proporcionar una exactitud dentro del 5 % del flujo real. La mayoría de los medidores en el mercado tienen una exactitud del 2% y algunos dicen tener una exactitud de más del 0.5%. El costo es con frecuencia uno de los factores importantes cuando se requiere de una gran exactitud.
• Pérdida de presión: debido a que los detalles de construcción de los distintos medidores son muy diferentes, éstos proporcionan diversas cantidades de pérdida de energía o pérdida de presión conforme el fluido corre a través de ellos. Excepto algunos tipos, los medidores de fluido llevan a cabo la medición estableciendo una restricción o un dispositivo mecánico en la corriente de flujo, causando así la pérdida de energía.
• Tipo de fluido: el funcionamiento de algunos medidores de fluido se encuentra afectado por las propiedades y condiciones del fluido. Una consideración básica es si el fluido es un líquido o un gas. Otros factores que pueden ser importantes son la viscosidad, la temperatura, la corrosión, la conductividad eléctrica, la claridad óptica, las propiedades de lubricación y homogeneidad.
• Calibración: se requiere de calibración en algunos tipos de medidores. Algunos fabricantes proporcionan una calibración en forma de una gráfica o esquema del flujo real versus indicación de la lectura. Algunos están equipados para hacer la lectura en forma directa con escalas calibradas en las unidades de flujo que se deseen. En el caso del tipo más básico de los medidores, tales como los de cabeza variable, se han determinado formas geométricas y dimensiones estándar para las que se encuentran datos empíricos disponibles. Estos datos relacionan el flujo con una variable fácil de medición, tal como una diferencia de presión o un nivel de fluido.
Medidores de Cabeza Variable
El principio básico de estos medidores es que cuando una corriente de fluido se restringe, su presión disminuye por una cantidad que depende de la velocidad de flujo a través de la restricción, por lo tanto la diferencia de presión entre los puntos antes y después de la restricción puede utilizarse para indicar la velocidad del flujo. Los tipos más comunes de medidores de cabeza variable son el tubo venturi, la placa orificio y el tubo de flujo.
El Tubo de Venturi fue creado por el físico e inventor italiano Giovanni Battista Venturi (1.746 – 1.822). Fue profesor en Módena y Pavía. En Paris y Berna, ciudades donde vivió mucho tiempo, estudió cuestiones teóricas relacionadas con el calor, óptica e hidráulica.
En este último campo fue que descubrió el tubo que lleva su nombre. Según él este era un dispositivo para medir el gasto de un fluido, es decir, la cantidad de flujo por unidad de tiempo, a partir de una diferencia de presión entre el lugar por donde entra la corriente y el punto, calibrable, de mínima sección del tubo, en donde su parte ancha final actúa como difusor.
Definición
El Tubo de Venturi es un dispositivo que origina una pérdida de presión al pasar por él un fluido. En esencia, éste es una tubería corta recta, o garganta, entre dos tramos cónicos. La presión varía en la proximidad de la sección estrecha; así, al colocar un manómetro o instrumento registrador en la garganta se puede medir la caída de presión y calcular el caudal instantáneo, o bien, uniéndola a un depósito carburante, se puede introducir este combustible en la corriente principal.

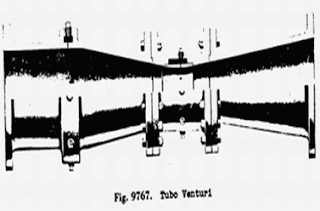

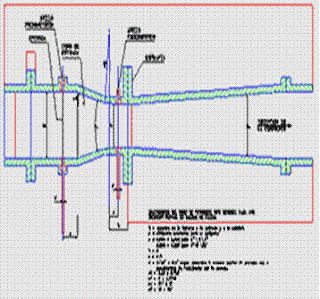

Las dimensiones del Tubo de Venturi para medición de caudales, tal como las estableció Clemens Herschel, son por lo general las que indica la figura 1. La entrada es una tubería corta recta del mismo diámetro que la tubería a la cual va unida.
El cono de entrada, que forma el ángulo a1, conduce por una curva suave a la garganta de diámetro d1. Un largo cono divergente, que tiene un ángulo a2, restaura la presión y hace expansionar el fluido al pleno diámetro de la tubería. El diámetro de la garganta varía desde un tercio a tres cuartos del diámetro de la tubería.
La presión que precede al cono de entrada se transmite a través de múltiples aberturas a una abertura anular llamada anillo piezométrico. De modo análogo, la presión en la garganta se transmite a otro anillo piezométrico. Una sola línea de presión sale de cada anillo y se conecta con un manómetro o registrador. En algunos diseños los anillos piezométricos se sustituyen por sencillas uniones de presión que conducen a la tubería de entrada y a la garganta.
La principal ventaja del Vénturi estriba en que sólo pierde un 10 - 20% de la diferencia de presión entre la entrada y la garganta. Esto se consigue por el cono divergente que desacelera la corriente.
Es importante conocer la relación que existe entre los distintos diámetros que tiene el tubo, ya que dependiendo de los mismos es que se va a obtener la presión deseada a la entrada y a la salida del mismo para que pueda cumplir la función para la cual está construido.
Esta relación de diámetros y distancias es la base para realizar los cálculos para la construcción de un Tubo de Venturi y con los conocimientos del caudal que se desee pasar por él.
Deduciendo se puede decir que un Tubo de Venturi típico consta, como ya se dijo anteriormente, de una admisión cilíndrica, un cono convergente, una garganta y un cono divergente. La entrada convergente tiene un ángulo incluido de alrededor de 21º, y el cono divergente de 7º a 8º.
La finalidad del cono divergente es reducir la pérdida global de presión en el medidor; su eliminación no tendrá efecto sobre el coeficiente de descarga. La presión se detecta a través de una serie de agujeros en la admisión y la garganta; estos agujeros conducen a una cámara angular, y las dos cámaras están conectadas a un sensor de diferencial de presión.
• Exactitud requerida: cualquier dispositivo de medición de flujo instalado y operado adecuadamente puede proporcionar una exactitud dentro del 5 % del flujo real. La mayoría de los medidores en el mercado tienen una exactitud del 2% y algunos dicen tener una exactitud de más del 0.5%. El costo es con frecuencia uno de los factores importantes cuando se requiere de una gran exactitud.
• Pérdida de presión: debido a que los detalles de construcción de los distintos medidores son muy diferentes, éstos proporcionan diversas cantidades de pérdida de energía o pérdida de presión conforme el fluido corre a través de ellos. Excepto algunos tipos, los medidores de fluido llevan a cabo la medición estableciendo una restricción o un dispositivo mecánico en la corriente de flujo, causando así la pérdida de energía.
• Tipo de fluido: el funcionamiento de algunos medidores de fluido se encuentra afectado por las propiedades y condiciones del fluido. Una consideración básica es si el fluido es un líquido o un gas. Otros factores que pueden ser importantes son la viscosidad, la temperatura, la corrosión, la conductividad eléctrica, la claridad óptica, las propiedades de lubricación y homogeneidad.
• Calibración: se requiere de calibración en algunos tipos de medidores. Algunos fabricantes proporcionan una calibración en forma de una gráfica o esquema del flujo real versus indicación de la lectura. Algunos están equipados para hacer la lectura en forma directa con escalas calibradas en las unidades de flujo que se deseen. En el caso del tipo más básico de los medidores, tales como los de cabeza variable, se han determinado formas geométricas y dimensiones estándar para las que se encuentran datos empíricos disponibles. Estos datos relacionan el flujo con una variable fácil de medición, tal como una diferencia de presión o un nivel de fluido.
Medidores de Cabeza Variable
El principio básico de estos medidores es que cuando una corriente de fluido se restringe, su presión disminuye por una cantidad que depende de la velocidad de flujo a través de la restricción, por lo tanto la diferencia de presión entre los puntos antes y después de la restricción puede utilizarse para indicar la velocidad del flujo. Los tipos más comunes de medidores de cabeza variable son el tubo venturi, la placa orificio y el tubo de flujo.
El Tubo de Venturi fue creado por el físico e inventor italiano Giovanni Battista Venturi (1.746 – 1.822). Fue profesor en Módena y Pavía. En Paris y Berna, ciudades donde vivió mucho tiempo, estudió cuestiones teóricas relacionadas con el calor, óptica e hidráulica.
En este último campo fue que descubrió el tubo que lleva su nombre. Según él este era un dispositivo para medir el gasto de un fluido, es decir, la cantidad de flujo por unidad de tiempo, a partir de una diferencia de presión entre el lugar por donde entra la corriente y el punto, calibrable, de mínima sección del tubo, en donde su parte ancha final actúa como difusor.
Definición
El Tubo de Venturi es un dispositivo que origina una pérdida de presión al pasar por él un fluido. En esencia, éste es una tubería corta recta, o garganta, entre dos tramos cónicos. La presión varía en la proximidad de la sección estrecha; así, al colocar un manómetro o instrumento registrador en la garganta se puede medir la caída de presión y calcular el caudal instantáneo, o bien, uniéndola a un depósito carburante, se puede introducir este combustible en la corriente principal.
Las dimensiones del Tubo de Venturi para medición de caudales, tal como las estableció Clemens Herschel, son por lo general las que indica la figura 1. La entrada es una tubería corta recta del mismo diámetro que la tubería a la cual va unida.
El cono de entrada, que forma el ángulo a1, conduce por una curva suave a la garganta de diámetro d1. Un largo cono divergente, que tiene un ángulo a2, restaura la presión y hace expansionar el fluido al pleno diámetro de la tubería. El diámetro de la garganta varía desde un tercio a tres cuartos del diámetro de la tubería.
La presión que precede al cono de entrada se transmite a través de múltiples aberturas a una abertura anular llamada anillo piezométrico. De modo análogo, la presión en la garganta se transmite a otro anillo piezométrico. Una sola línea de presión sale de cada anillo y se conecta con un manómetro o registrador. En algunos diseños los anillos piezométricos se sustituyen por sencillas uniones de presión que conducen a la tubería de entrada y a la garganta.
La principal ventaja del Vénturi estriba en que sólo pierde un 10 - 20% de la diferencia de presión entre la entrada y la garganta. Esto se consigue por el cono divergente que desacelera la corriente.
Es importante conocer la relación que existe entre los distintos diámetros que tiene el tubo, ya que dependiendo de los mismos es que se va a obtener la presión deseada a la entrada y a la salida del mismo para que pueda cumplir la función para la cual está construido.
Esta relación de diámetros y distancias es la base para realizar los cálculos para la construcción de un Tubo de Venturi y con los conocimientos del caudal que se desee pasar por él.
Deduciendo se puede decir que un Tubo de Venturi típico consta, como ya se dijo anteriormente, de una admisión cilíndrica, un cono convergente, una garganta y un cono divergente. La entrada convergente tiene un ángulo incluido de alrededor de 21º, y el cono divergente de 7º a 8º.
La finalidad del cono divergente es reducir la pérdida global de presión en el medidor; su eliminación no tendrá efecto sobre el coeficiente de descarga. La presión se detecta a través de una serie de agujeros en la admisión y la garganta; estos agujeros conducen a una cámara angular, y las dos cámaras están conectadas a un sensor de diferencial de presión.
